System Servo ar gyfer Peiriant Mowldio Chwistrellu
System Servo ar gyfer Peiriant Mowldio Chwistrellu System Ynni Hydrolig Modur Olew Servo
Disgrifiadau cynhyrchion

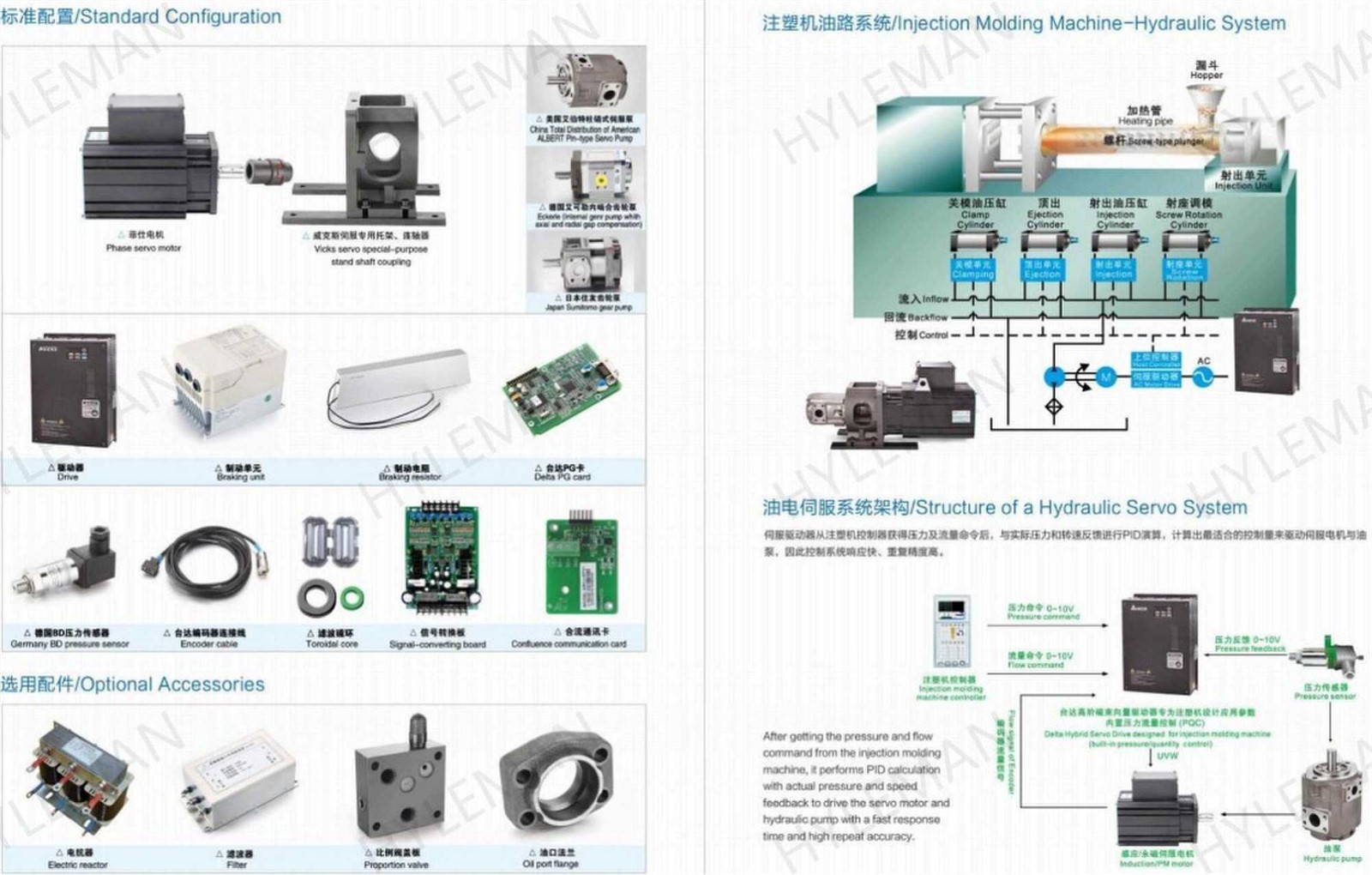

Strwythur system servo hydrolig
Ar ôl cael y gorchymyn pwysau a llif o'r peiriant mowldio pigiad, mae'n perfformio cyfrifiad PID gyda phwysedd gwirioneddol ac adborth cyflymder i yrru'r modur servo a phwmp hydrolig gydag amser ymateb cyflym a chywirdeb ailadrodd uchel.
Prif ddefnydd pŵer o beiriant mowldio pigiad traddodiadol
Wrth ddefnyddio system hydrualig, mae'r defnydd pŵer yn fwy na 75% o'r system chwistrellu gyfan. Mae angen gwahanol bwysau a llifau yn ystod y broses, gan gynnwys cau llwydni, pigiad, pwysau dal ac agor mowld. Pan fydd y gofynion llif a phwysau yn fwy na'r gosodiadau, bydd y rhyddhad neu'r falf gyfrannol yn cael ei addasu, gan arwain at ddefnydd pŵer 40% -75% yn uwch.
Sut i ddewis y system ynni hybrid iawn
(1) Dewis pŵer modur
● Torque gofynnol (nm) t=q. ∆ p
2π·ηm
● Pwer allbwn (kw) p =2 π · t · n=t · n=q · ∆ p
60,000 9550 60·πη
C: Dadleoli CC/REV (CM3) N: Cyflymder Cylchdro ∆ P: Gwahaniaeth Pwysedd Dilys (MPA)
C: Llif gofynnol l/min ηm: Pwmp Effeithlonrwydd Mecanyddol ηt: Pwmp Cyfanswm Effeithlonrwydd
(2) Datrysiad ar gyfer ymyrraeth signal
Pan fydd y gyriant wedi'i osod yn y panel rheoli, yr amddiffyniad ar gyfer yr ymyrraeth signal yw:
● Rhaid i wifrau'r brif gylched a chylched reoli fod ar wahân.
● Sylfaenol yn iawn pan fo angen
● Defnyddiwch gebl cysgodi ar gyfer y gylched reoli
● Defnyddiwch wifren cysgodi ar gyfer y prif weirio cylched
(3) Sut i ddewis gyriant servo hybrid addas a modur
Mewn cymwysiadau gwirioneddol, mae dewis gyriant servo hybrid a wikl modur yn wahanol oherwydd gwahanol systemau olew.
Yn yr enghreifftiau canlynol cyfradd llif o 64L/min a mwyafswm. Defnyddir pwysau dal o 17.5 MPa.
● Dadleoli pympiau hydrolig: Sicrhewch ddadleoli pwmp hydrolig (CC/rev) o Max. Llif y System (l/min)
Enghraifft: Tybiwch fod Max. Llif y system yw 64L/min. a Max. Cyflymder modur yw 2000rpm. Bydd dadleoliad pwmp hydrolig yn 64/2000*1000=32 cc/rev
● Max. Torque Modur: Sicrhewch y mwyafswm. Torque o Max. pwysau a dadleoli pwmp hydrolig
Enghraifft: Tybiwch fod yr uchafswm. Y pwysau yw 17.5 MPa a dadleoliad pwmp hydrolig yw 32cc/rev. Y torque fydd 17.5*32*1.3/(2c) =116 nm (mae'r ffactor ar gyfer 1.3 ar gyfer iawndal cyfanswm colledion y system a gellir ei newid i 1.2 i 1.3 yn ôl yr angen)
● Torque modur wedi'i raddio a phŵer modur sydd â sgôr: y torque gofynnol ar gyfer y pwysau dal ar yr uchafswm. Dylai pwysau fod yn ddwbl o'r torque modur sydd â sgôr neu lai (defnyddiwch y data a ddarperir o'r ffatri modur fel y flaenoriaeth gyntaf). Oherwydd bod y tymheredd modur a weithredir o dan y sefyllfa hon yn hawdd ei or -dymheru. Tybiwch ein bod yn dewis dwbl y torque sydd â sgôr, y cab modur yw 9.1kW* gyda'r cyflymder graddedig 1500rpm pan fydd y torque modur sydd â sgôr yn 58n - m.
*Fformiwla Pwer Modur:P (w)=t (n - m) xw (rpmx2π/ 60)
● Max. Cerrynt modur:
Os ydych chi'n cael y cyfernod kt (torque/a) =3.31 yn y fanyleb modur, Max. Mae cerrynt tua 115/3.31=35 a pan fydd y mwyafswm. Torque yw 116n - m.
● Dewiswch y gyriant cywir: Dewiswch y gyriant cywir yn ôl gofyniad y cwsmeriaid. Tybiwch mai gallu gorlwytho Drive yw 150% am 60 eiliad a 200% am 3 eiliad. Pan fydd y pwysau dal ar y mwyaf. Pwysedd 17.5 MPa gyda phwmp hydrolig 32cc/rev, y cerrynt modur sydd ei angen arno yw 35a.
Sylwch os nad oes modur addas, defnyddiwch y modur pŵer uwch nesaf.

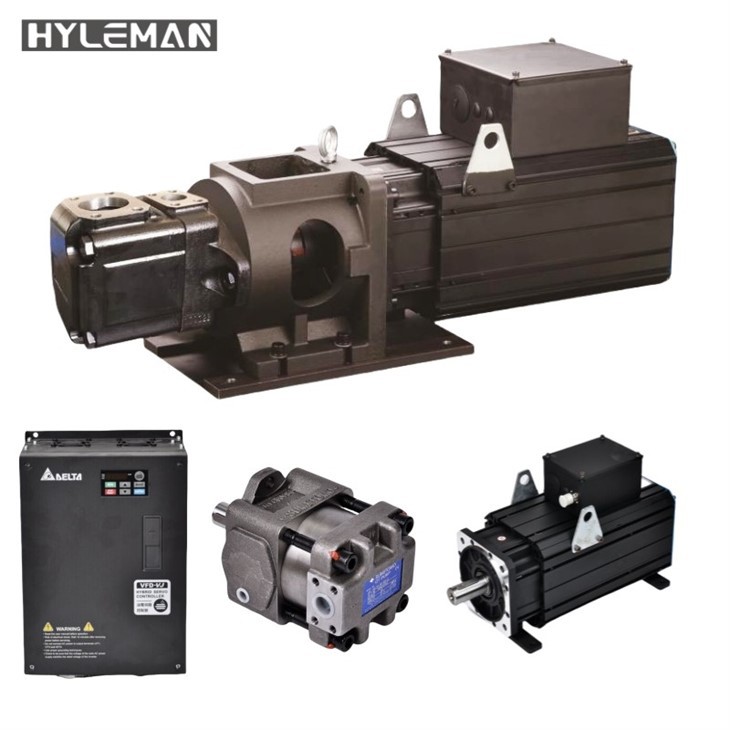

Lluniau manwl
Paramedrau Cynnyrch
Proffil Cwmni
Ningbo Hyleman Hydrolics Co., Ltdyn gwmni gwyddonol ac arloesol sy'n integreiddio Ymchwil a Datblygu, cynhyrchu, gwerthu a gwasanaeth pympiau hydrolig o ansawdd uchel -, moduron, falfiau a chynhyrchion hydrolig eraill.
Mae Hyleman yn darparu Rexroth A4vso yn bennaf, A10VSO, A4VG, A7VO, A11VO ac A2FO Cyfres Uchel - Pympiau Piston Pwysau, Rexroth PGH3, PISTON PISTON a PGH5 PUMS PUGFON MEVM, A6 A6 A4, A6 A4, A6 A4, A4 A4 A4, A BM3, BM4, BM5, BM6 a moduron orbit eraill. Trwy anrhydeddu ac arloesi pobl Hyleman, gall cynhyrchion cyfres Hyleman nid yn unig ddisodli'r cynhyrchion gwreiddiol yn berffaith, ond hefyd sylweddoli cyfnewid a chysylltiad di -dor yr holl rannau. Ar ben hynny, mae ganddo sŵn is, effeithlonrwydd cyfaint uwch a bywyd gwasanaeth hirach, er mwyn rhagori yn llwyr ar ansawdd y ffatri wreiddiol, a gwrthsefyll prawf difrifol y farchnad, wedi'i allforio i fwy na 70 o wledydd a rhanbarthau ledled y byd.
Defnyddir cynhyrchion cyfres Hyleman yn helaeth mewn peiriannau peirianneg, peiriannau plastig, peiriannau metelegol, peiriannau glanweithdra amgylcheddol, peiriannau mwyngloddio, peiriannau morol, peiriannau pecynnu, peiriannau porthladd ac offer hydrolig amrywiol, sy'n cael eu canmol yn fawr gan gleientiaid.
Mae gan Hyleman offer prosesu CNC datblygedig y byd, canolfannau peiriannu fertigol a llorweddol, - manwl gywirdeb dwbl - malu ochr, malu rhigol, malu cromlin a chanolfannau peiriannu awtomatig - llawn. Gyda 12 labordy profi annibynnol, mae'r cynhyrchion wedi cael eu harchwilio'n gynhwysfawr cyn eu cludo i sicrhau bod cynhyrchion cyfres Hyleman yn cyflawni manwl gywirdeb uchel, o ansawdd uchel a dim diffygion.
"Mae optimeiddio perfformiad cynhyrchion hydrolig, gwella ansawdd cynhyrchion hydrolig ac arwain uwchraddio cynhwysfawr y defnydd o gynnyrch hydrolig" nid yn unig yn gyfrifoldeb a chenhadaeth Hyleman, ond hefyd y freuddwyd Tsieineaidd o Hyleman. Mae Hyleman yn barod i weithio gyda phobl o fewnwelediad i wneud ymdrechion di -baid i wireddu'r freuddwyd hon.
Croeso'n gynnes yr holl ffrindiau i ymweld â'r Port City hardd - ningbo i drafod cydweithredu a cheisio datblygiad cyffredin gyda Hyleman!
Harddangosfeydd
Pecynnau
Ein Manteision
Pam DewisHyleman?
1. Ansawdd uchaf
Dibynnu ar 15 mlynedd o brofiad mewn dylunio, ymchwil, datblygu a gweithgynhyrchu pympiau hydrolig, mae gennym ansawdd uchaf o'i gymharu â gweithgynhyrchwyr domestig a thramor, mae pob un o'n cynhyrchion gydag amser gwarant blwyddyn.
2. System Rheoli Ansawdd Llym
Mae gennym y system rheoli ansawdd fwyaf caeth, mae pob un o'n cynhyrchion yn cael eu profi 100% cyn eu cludo ac mae gan bob un ohonynt un cod olrhain er mwyn sicrhau eu bod o ansawdd da i'n cwsmeriaid.
3. Offer Peiriannau Uwch
Yr holl beiriannau sydd gennym yw peiriannau CNC newydd y gwnaethom eu mewnforio o'r Almaen a Japan er mwyn cyrraedd mwy o alw uwch ynghylch cywirdeb y cynhyrchion.
4. Tîm Technegol Cryf
Mae gan ein tîm technegol i gyd fwy nag 20 mlynedd o brofiad yn Pumps Design and Engineering, mae gan ein prif beiriannydd fwy na 40 mlynedd o brofiad yn Pumps Design. Mae gennym un tîm ymchwil 15 person, sy'n gyfrifol am ymchwil gwella pympiau a datblygu cynhyrchion newydd.
5. Pris cystadleuol
Oherwydd rheolaeth dda, mae ein pris yn fwy cystadleuol na'r cynhyrchion gwreiddiol, yn fwy rhesymol na'r mwyafrif o'r cyflenwyr domestig.
6. Amser dosbarthu cyflym
Gallwn anfon archebion bach o fewn wythnos, ar gyfer archebion mawr fel o fewn 500 o bympiau pcs neu gitiau cetris fel arfer gallwn wneud eu cludo o fewn mis.
7. Cyfnod Gwarant
Mae ein holl gynhyrchion o fewn blwyddyn gwarant ar ôl y llwyth o'n ffatri.
8. Gwasanaeth ystyriol
Gallwn ddarparu cefnogaeth dechnegol ar unrhyw adeg os yw ein cwsmeriaid yn cwrdd ag unrhyw fater wrth ddefnyddio, byddwn yn darparu atebion ar yr amser cynharaf.
9. Strategaeth Datblygu Hir
Hoffem sefydlu perthynas cydweithredu strategaeth amser hir gyda'n cwsmeriaid, i hyrwyddoHylemanBrand gyda'i gilydd, cefnogi a hyfforddi'r darpar gwsmer i fod yn asiant i ni ym mhob gwlad a rhanbarth ledled y byd.
